华为SUN8000智能逆变器典型应用场景：屋顶项目（≥500kW），地面电站项目（≥1MW）

屋顶项目（≥500kW）

华为SUN8000智能逆变器在屋顶项目场景中，应用如图3-2所示。

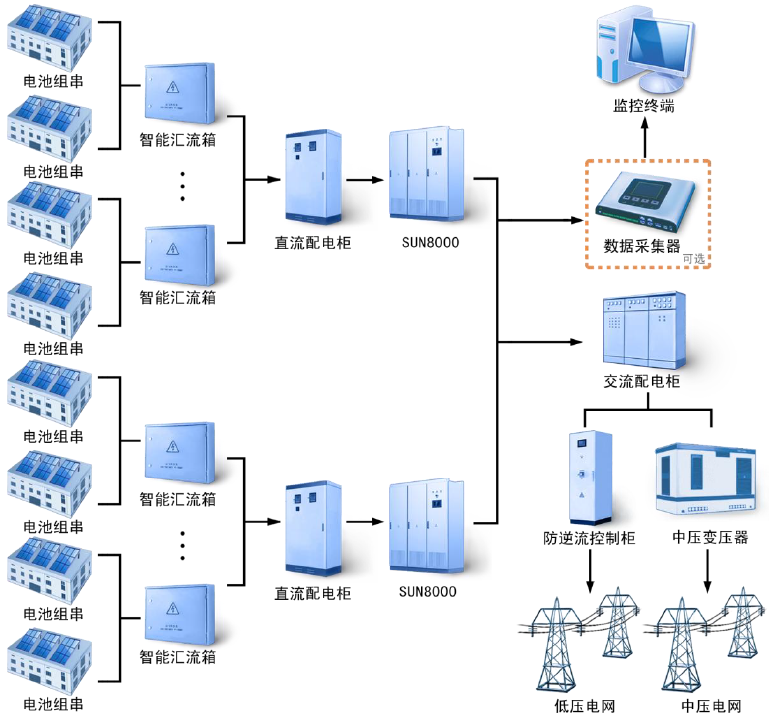

图3-1 SUN8000应用于屋顶项目的场景

●华为SUN8000智能逆变器输入侧通过直流配电柜和汇流箱接光伏组串。

●华为SUN8000智能逆变器输出侧经交流配电柜和防逆流控制柜，接入三相交流低压电网；或者经交流配电柜和升压变压器，接入三相交流中压电网。

●S华为SUN8000智能逆变器通过RS485接口，经过RS485/RS232转换器转换接口后（或通过485总线，与数据采集器的RS485 IN接口连接后），接入监控机房的本地监控终端，实现本地监控；或者通过路由器接入远程数据中心的监控终端，实现远程集中监控。

地面电站项目（≥1MW）

华为SUN8000智能逆变器在地面电站项目场景中，应用如图3-2所示。

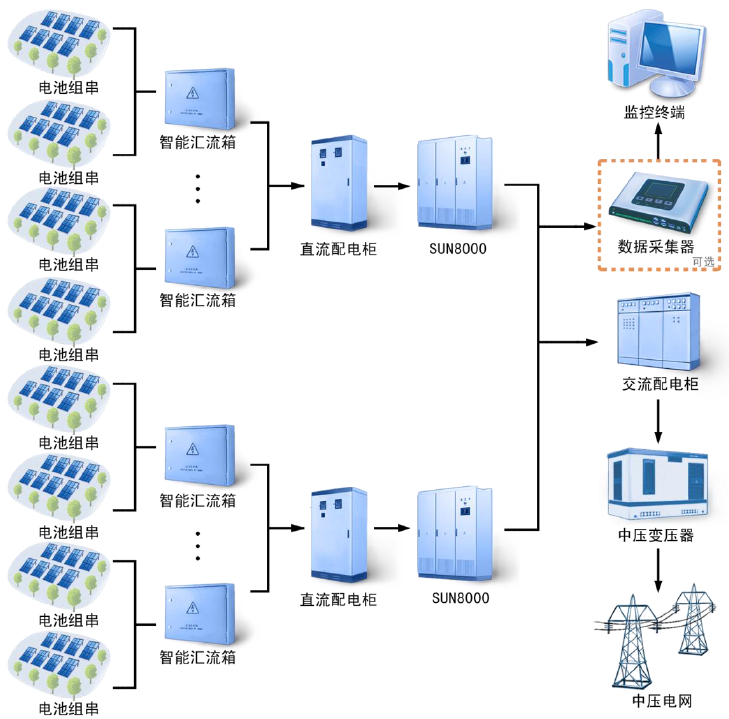

图3-2 SUN8000应用于地面电站项目的场景

●华为SUN8000智能逆变器输入侧通过直流配电柜或汇流箱接光伏组串。

●华为SUN8000智能逆变器输出侧经交流配电柜和升压变压器，接入三相交流中压电网。

●华为SUN8000智能逆变器通过RS485接口，经过RS485/RS232转换器转换接口后（或通过485总线，与数据采集器的RS485 IN接口连接后），接入监控机房的本地监控终端，实现本地监控；或者通过路由器接入远程数据中心的监控终端，实现远程集中监控。
