华为SUN2000系列智能光伏逆变器尺寸和结构

SUN2000的外观由机箱、散热片、监控面板组成，其规格（宽×深×高）为： 520mm×255mm×610mm，SUN2000正面示意图如图2-3所示；侧面示意图如图2-4所示；背面示意图如图2-5所示；底部示意图如图2-6所示。

图2-3 SUN2000正面示意图

说明：SUN2000面板上的LCD显示屏，显示逆变器正常工作时的输入功率、输出功率、发电量等指标及告警信息；指示灯，显示逆变器工作状态或故障状态。

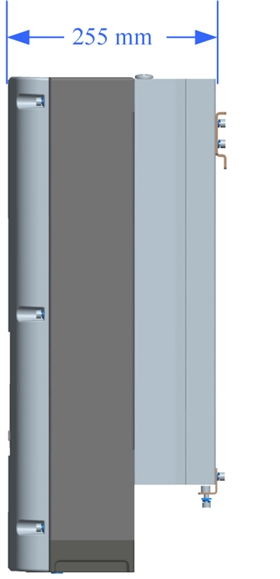

图2-4 SUN2000侧面示意图

图2-5 SUN2000背面示意图
